Centro de Conocimiento EROSAL · Documento Técnico MEC-007
La rigidez de una aplicación no depende solo del material: depende del conjunto
Metodología para analizar cómo la rigidez estructural, los apoyos, el bastidor y la geometría funcional condicionan la estabilidad de una aplicación industrial.
Resumen ejecutivo
Una aplicación rígida no es la que utiliza materiales más resistentes. Es la que mantiene estable su geometría cuando trabaja.
En muchas aplicaciones industriales, los problemas no aparecen porque un componente aislado sea insuficiente, sino porque el conjunto no mantiene su geometría bajo carga, velocidad, temperatura o vibración.
La rigidez pertenece al sistema completo: bancada, bastidor, soportes, alojamientos, uniones, ejes, apoyos y condiciones de montaje. Cada elemento influye en cómo se transmiten los esfuerzos y en cómo se deforma la aplicación durante el servicio.
La rigidez no se observa solo en el plano. Se comprueba cuando el conjunto trabaja.
Este documento establece un criterio para analizar la rigidez estructural de una aplicación industrial y valorar cuándo las deformaciones del conjunto pueden condicionar la fiabilidad, precisión y vida útil del sistema.
La rigidez pertenece al sistema completo
Una aplicación no se comporta únicamente según el material de sus componentes. También influyen la geometría, la distancia entre apoyos, el diseño del bastidor, la unión entre piezas y la forma en que se aplican las cargas.
Aumentar la resistencia de un componente no siempre corrige un problema de comportamiento estructural. A veces el origen está en cómo el conjunto reparte y absorbe los esfuerzos.
Qué significa realmente que una aplicación sea rígida
Una aplicación rígida no es necesariamente una aplicación pesada. Es aquella que conserva su geometría funcional cuando trabaja.
La rigidez se relaciona con la capacidad del conjunto para limitar flexiones, desplazamientos, torsiones y variaciones geométricas bajo carga.
Cómo aparecen las deformaciones
Las deformaciones pueden aparecer por carga, temperatura, vibración, asentamientos, falta de apoyo, flexión del eje o pérdida de estabilidad en la estructura.
Flexión
Puede modificar la alineación funcional y cambiar la distribución de esfuerzos.
Torsión
Puede aparecer cuando el par transmitido genera deformación angular en el conjunto.
Asentamiento
El apoyo estructural puede cambiar lentamente durante la vida útil de la máquina.
La transmisión de esfuerzos
Una carga aplicada en un punto se transmite por toda la estructura. Durante ese recorrido puede repartirse, concentrarse, desviarse o amplificarse en zonas concretas.
Comprender cómo viajan los esfuerzos por el conjunto es esencial para interpretar fallos que parecen originarse en un componente concreto.

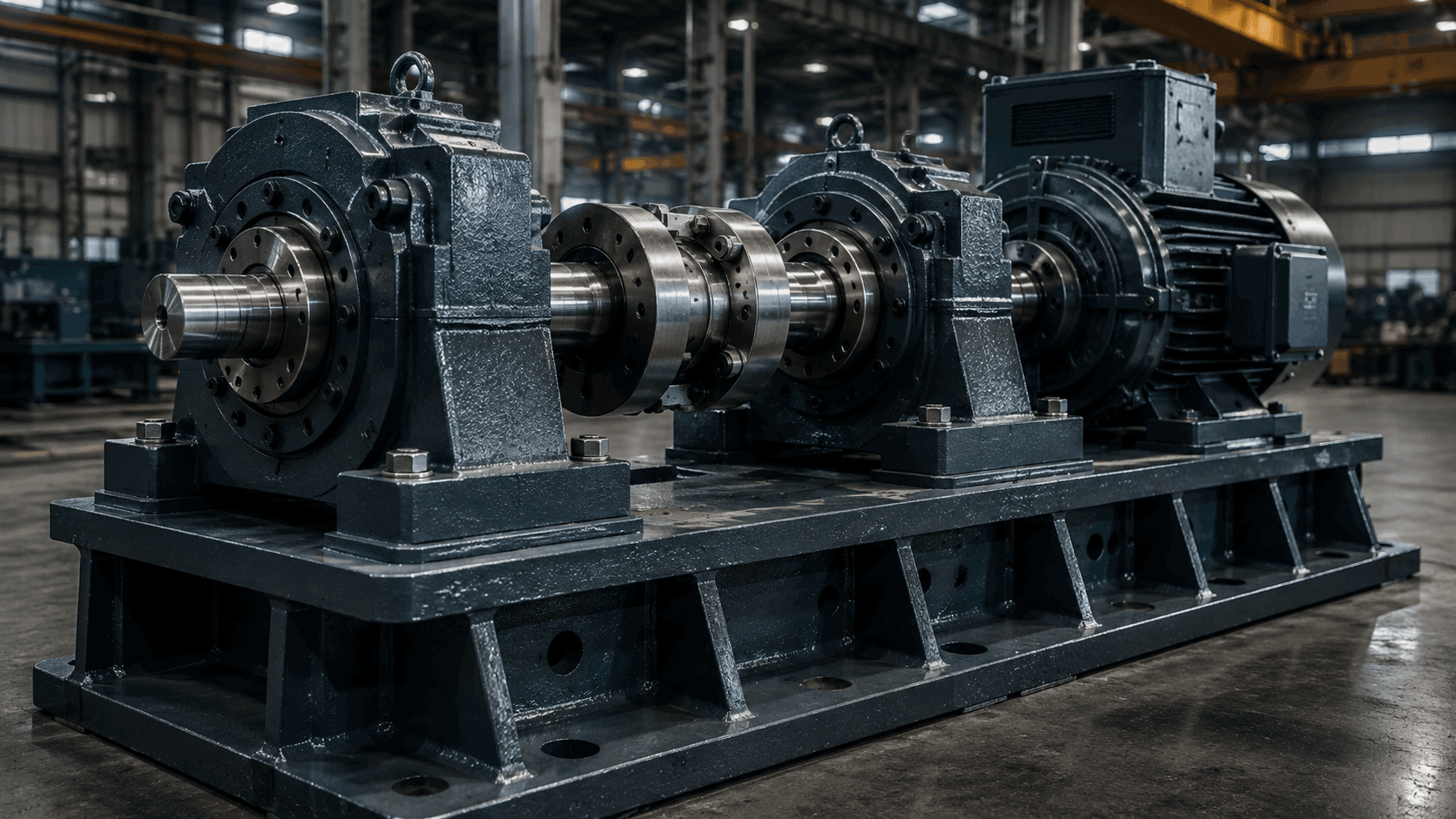

Bastidores, bancadas y apoyos
El bastidor y la bancada definen buena parte del comportamiento estructural. Un apoyo insuficiente, una base deformable o una unión poco estable pueden introducir desplazamientos que alteran la geometría funcional.
Relación entre rigidez y vibración
La rigidez condiciona la respuesta dinámica del conjunto. Una estructura flexible puede amplificar vibraciones. Una estructura con rigidez mal distribuida puede generar resonancias o comportamientos difíciles de anticipar.
Rigidez y precisión
La precisión de una aplicación depende de que la geometría se mantenga durante el servicio. Si el conjunto se desplaza, flexiona o pierde estabilidad, pueden aparecer errores, desgaste irregular, vibraciones o pérdida de repetibilidad.
Puede bastar una corrección convencional cuando...
- La estructura mantiene su geometría.
- Las deformaciones son bajas y controladas.
- Los apoyos son estables.
- No aparecen vibraciones relevantes.
- El problema desaparece al corregir el montaje.
Conviene profundizar cuando...
- El fallo reaparece tras corregir componentes.
- Existen deformaciones bajo carga.
- El bastidor o la bancada pierden estabilidad.
- Aparecen vibraciones estructurales.
- La precisión o repetibilidad se degradan.
Cuándo puede tener sentido estudiar una solución específica
Puede tener sentido estudiar una solución específica cuando el comportamiento estructural de la aplicación condiciona la fiabilidad del conjunto y no puede resolverse únicamente sustituyendo un componente normalizado.
Errores habituales al analizar rigidez
Confundir resistencia con rigidez
Una pieza puede resistir una carga y aun así deformarse más de lo que la aplicación permite.
Analizar solo el componente
La deformación puede proceder del bastidor, apoyo, bancada o unión mecánica.
No observar bajo carga
La geometría real puede cambiar cuando la aplicación trabaja.
Ignorar vibraciones estructurales
La rigidez influye en la respuesta dinámica del sistema.
No revisar apoyos
Una base o soporte inestable puede alterar todo el conjunto.
Suponer que más masa siempre mejora
El diseño estructural importa más que añadir material sin criterio.
Información útil para analizar rigidez estructural
Diez ideas que resumen esta metodología
- La rigidez pertenece al sistema completo.
- Un material resistente no garantiza estabilidad geométrica.
- La deformación puede cambiar la distribución de esfuerzos.
- La estructura puede explicar síntomas localizados.
- Los apoyos condicionan el comportamiento funcional.
- Rigidez y vibración están estrechamente relacionadas.
- La precisión depende de mantener geometría en servicio.
- Medir sin carga puede ocultar el problema real.
- Una solución específica debe responder al comportamiento estructural.
- La rigidez útil se comprueba cuando la aplicación trabaja.
Preguntas frecuentes
¿Rigidez y resistencia son lo mismo?
No. La resistencia indica capacidad para soportar carga sin romperse. La rigidez indica capacidad para limitar deformaciones durante el funcionamiento.
¿Una bancada pesada siempre es más rígida?
No necesariamente. La geometría, los apoyos, las uniones y el diseño estructural son determinantes.
¿Por qué la rigidez afecta a la precisión?
Porque cualquier deformación del conjunto puede modificar la posición real de los elementos durante el servicio.
