El eje no solo transmite movimiento: también define cómo trabaja toda la aplicación
Metodología para comprender cómo flexión, torsión, cambios de sección, acabado superficial, excentricidad, temperatura y velocidad crítica condicionan el comportamiento de un eje industrial.
Un eje puede cumplir dimensionalmente y, sin embargo, flexionar, torsionar, vibrar o dilatarse de forma incompatible con la aplicación.
El eje transmite movimiento y par, pero también soporta cargas, posiciona componentes y condiciona alineación, precisión de giro, vibraciones y vida útil.
El eje es un elemento funcional, no solo geométrico
Su diámetro, longitud, apoyos, cambios de sección, material y acabado determinan cómo transmite esfuerzos y mantiene la posición de los elementos montados.
Cómo se transmiten el par y las cargas
Par torsor
Genera tensiones de torsión y deformación angular.
Cargas radiales
Producen flexión y modifican la posición del eje.
Cargas axiales
Se transmiten mediante hombros, roscas, anillos o elementos de fijación.
Flexión y distancia entre apoyos
La flecha del eje depende de su sección, material, longitud entre apoyos y distribución de carga. Una flexión pequeña puede ser suficiente para alterar alineación o reparto de esfuerzos.
Torsión y deformación angular
El eje puede transmitir el par sin romperse y, aun así, deformarse más de lo que la aplicación tolera. La rigidez torsional condiciona sincronización, precisión y respuesta dinámica.
Cambios de sección y concentraciones de tensión
Hombros, chaveteros, roscas, taladros y radios de acuerdo concentran tensiones. Su geometría y acabado influyen en la fatiga y en el inicio de fisuras.
Conviene controlar...
- Radios de acuerdo.
- Transiciones de sección.
- Chaveteros y ranuras.
- Acabado de zonas críticas.
Puede provocar...
- Concentración de tensiones.
- Inicio de grietas.
- Fatiga prematura.
- Rotura localizada.
Acabado superficial y zonas de asiento
Rugosidad, marcas de mecanizado, dureza y geometría de las zonas de asiento condicionan ajuste, contacto, fretting, desgaste y precisión de giro.

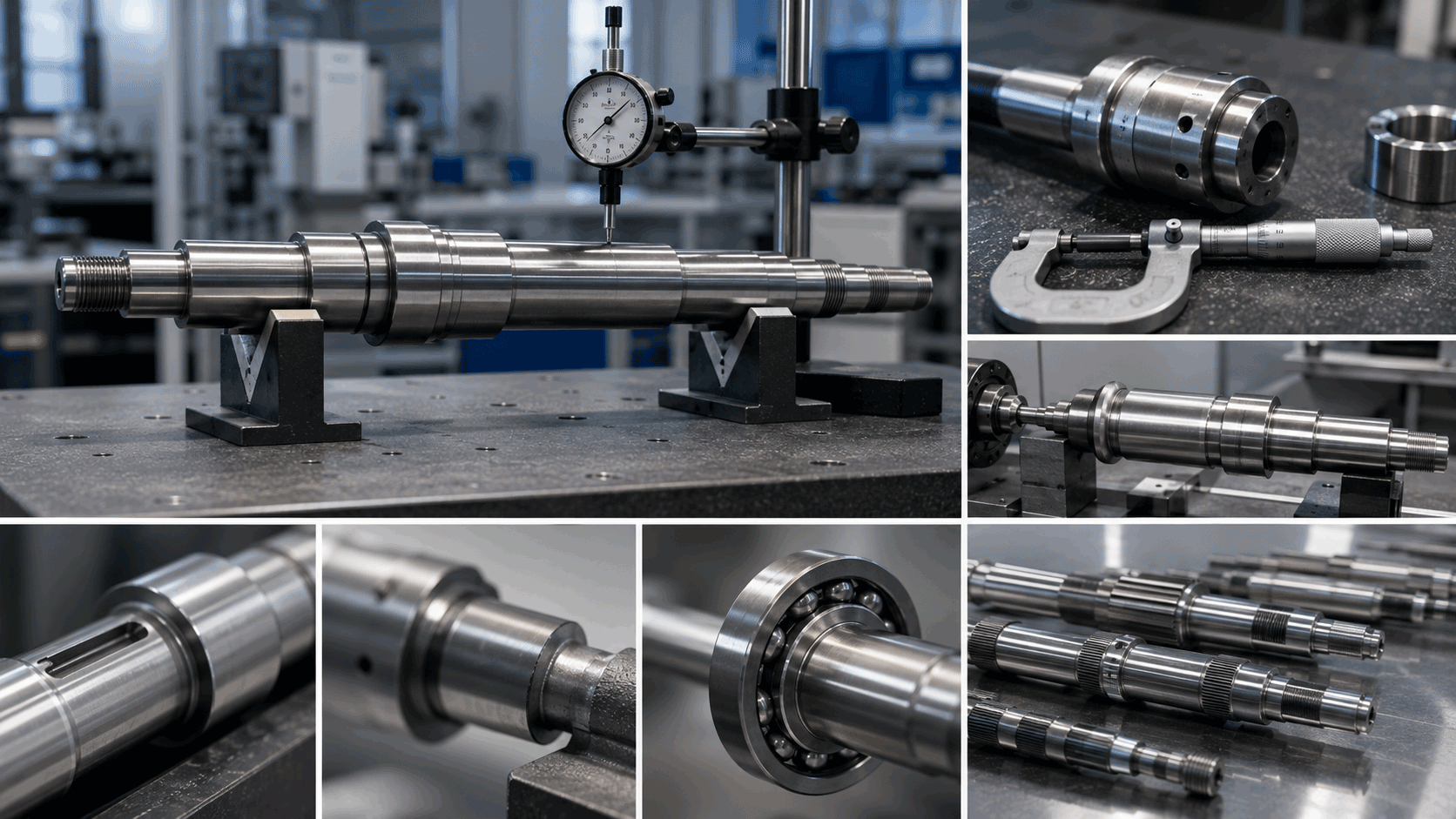

Excentricidad, descentramiento y precisión de giro
La excentricidad entre superficies funcionales y el descentramiento radial pueden generar variaciones periódicas de carga, vibración y errores de posicionamiento.
Temperatura y estabilidad dimensional
La dilatación axial y radial puede modificar ajustes, posiciones y precargas. También deben considerarse gradientes térmicos y diferencias entre materiales.
Cuándo conviene rediseñar el eje
Cuando aparecen flexión excesiva, vibraciones, fatiga en cambios de sección, desgaste en asientos, descentramiento, pérdida de precisión o incompatibilidad térmica.
Errores frecuentes
Dimensionar solo por resistencia
Puede cumplir tensión y fallar por flexión o torsión.
Ignorar la distancia entre apoyos
Aumenta la flecha y la sensibilidad dinámica.
Usar radios insuficientes
Incrementa la concentración de tensiones.
No controlar el descentramiento
Puede generar vibración y carga variable.
Descuidar el acabado
Puede favorecer desgaste, fretting o fatiga.
No considerar la velocidad crítica
Puede aparecer amplificación vibratoria en determinados regímenes.
Información útil
Documentos conectados
Relación con el Sistema de Diagnóstico EROSAL
El futuro expediente deberá recoger dimensiones, apoyos, material, cargas, par, velocidad, temperatura, zonas dañadas, descentramiento, acabados y evidencias fotográficas.
Preguntas frecuentes
¿Un eje que no se rompe está bien dimensionado?
No necesariamente. Puede deformarse demasiado, vibrar o perder precisión.
¿El diámetro es la única variable importante?
No. También importan longitud, apoyos, cambios de sección, material, acabado, temperatura y velocidad.
¿El eje está condicionando el comportamiento de la aplicación?
Conviene analizar flexión, torsión, geometría, acabados y velocidad antes de atribuir el problema a otros componentes.
